Packet tracer(패킷트레이서) 알아보기

Packet tracert(패킷트레이서)는 라우터와 스위치 같은 네트워킹 장치를 이용해 네트워크를 설계하고 구현하는

시뮬레이터 중의 하나로 시스코에서 개발하였습니다.

CCNA 수준의 네트워크를 쉽게 디자인할 수 있고, * GUI, CLI 형태의 인터페이스를 이용하여 라우터, 스위치, PC를

포함한 다양한 네트워킹 장치를 설정할 수 있습니다.

또한 Packet tracer(패킷트레이서)는 유선 및 무선 네트워크를 직접 설계하여 검증할 수 있고, 트러블슈팅에 대한

여러 사례들에 대해 직접 구현하여 실습을 할 수가 있어 유용한 프로그램이라고 할 수 있겠습니다.

위에서 * GUI, CLI 형태의 인터페이스에 대해 살펴보면

GUI는 Graph-ical User Interface 약어로 그래픽 형태의 명령어 실행 가능한 환경을 말하고

CLI는 Command Line Interface 약어로 명령어를 직접 타이핑하여 입력하여 명령어 실행이 가능한 환경이라고

생각하시면 되겠습니다.

Packet Tracer(패킷트레이서) 외에도 네트워크를 구성하고 실습할 수 있는 다양한 프로그램들이 있습니다.

다양한 프로그램에는 Dynamips(다이나 밉스), GNS, EVE-NG 등 여러 가지가 있는데

이들은 초보자가 사용 환경을 구축하기에는 프로그램 설치 및 기타 부가적인 환경 설정을 하는데 어려움이 있을 수

있다고 생각되어집니다.

반면에 Paket Tracer(패킷트레이서)는 실제 장비에서 사용하는 IOS 이미지를 포함하지 않지만 시스코 네트워킹 아카데미

프로그램의 범위를 학습하기에 최적화되어 있어서, 네트워크를 처음 접하는 초급 및 중급 사용자를 위한 네트워크 실습

에 유용하다고 할 수 있습니다.

 Packet Tracer(패킷트레이서)에서 지원하는 프로토콜, 네트워크 장치 주요 기능은 다음과 같습니다.

  ※ Packet Tracer 6.2 기준

항목	설명
프로토콜	LAN : Ethernet(CSMA/CD), 802.11 a/b/g/n wireless, PPPOE Switching : VLANs, 801.1q, Trunking, VTP, DTP, RSTP, Multilayer Switching, Etherchannel, LACP, PAgP, IP CEF TCP/IP : HTTP, HTTPS, DHCP, DHCPv6, Telnet, SSH, TFTP, DNS, TCP, UDP, IPv4, IPv6, ICMP, ICMPv6, ARP, IPv6 ND, FTP, SMTP, POP3, VoIP(H.323) Routing : Static, Default, RIPv1,2, EIGRP, Single-area OSPF, Multi-area OSPF, inter-VLAN Routing, Redistribution 그 외의 지원 기능 : ACLs, CDP, NAT, NATv6, Netflow WAN : HDLC, SLARP, PPP, Frame Relay 보안관련 : IPsec, GRE, ISAKMP, NTP, AAA, RADIUS, TACACS, SNMP, SSH, SYSLOG, CBAC, Zone-based Policy Firewall, IPS QoS : Layer 2 QoS, Layer 3 DiffServ QoS, FIFO Hardware queues, Priority Queueing, Custom Queueing, Weighted Fair Queueing, MQC, NBAR 일부는 제한적 기능만 가능할 수 있다.
논리적 작업 공간	네트워크 토플로지의 생성 및 삭제 가능하다. 장치 : 라우터(실제 모듈 포함), 스위치, 호스트(서버포함), 허브, 브리지, 무선 AP, 무선 라우터, DSL/Cable 멀티유저(Multiuser)기능을 이용하여 다른 PC에서 실행되고 있는 패킷트레이서상에서 동작하는 장치와 연동이 가능하다.
물리적 작업 공간	네트워크 실제 환경을 도시, 건물, 와이어링 클로짓 등을 선택하여 계층적으로 구성할 수 있다. 사용자가 임의로 만든 그래픽을 읽어 올 수 있다. 무선 그룹을 관리할 수 있다. 이더넷 케이블 실제 길이를 확인할 수 있고, 강제적으로 케이블의 길이를 제한할 수 있다.
실시간 모드 (Realtime)	실시간 패킷 업데이트 실제 장치(라우터나 스위치)에서와 완벽하게 동일한 설정 모드 지원 Cisco IOS CLI Configuration mode
시뮬레이션 모드 (Simulation)	실시간으로 프로토콜이 업데이트되는 것을 볼 수 있다. 패킷스니퍼 기능으로 전체적인 이벤트 리스트를 볼 수 있다. OSI 계층 모델과 자세한 PDU 및 장치 테이블을 볼 수 있다. 사용자가 설정한 여러 패킷에 대한 시나리오를 볼 수 있다.

Paket Tracer(패킷트레이서) 설치하는 절차에 대해 알아보도록 하겠습니다.

패킷트레이서 설치 시작

1. 패킷트레이서 설치 시작

   패킷트레이서 설치 파일을 실행한 후 "Next >" 버튼을 클릭한다.

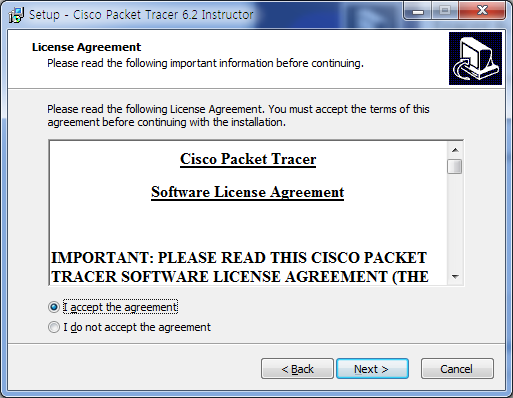

패킷트레이서 라인선스 동의

2. 패킷트레이서 라이선스 동의

  "I accept the agreement"를 선택하여 라이선스에 동의하고 "Next >" 버튼을 클릭한다.

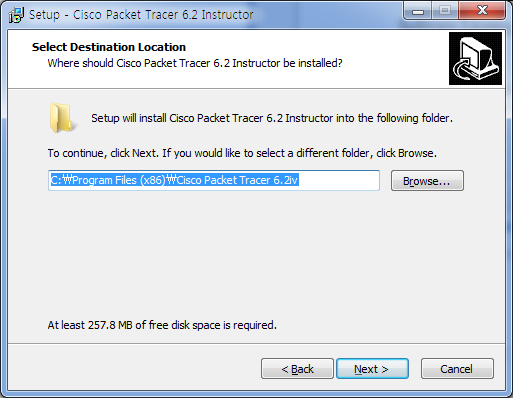

패킷트레이서 설치 폴더 선택

3. 패킷트레이서 설치 폴더 선택

 패킷트레이서가 설치될 폴더를 확인한 후 "Next >" 버튼을 클릭한다.

 단, 패킷트레이서 소프트웨어가 설치될 하드디스크에 여유 공간은 최소 280MB 이상이어야 합니다.

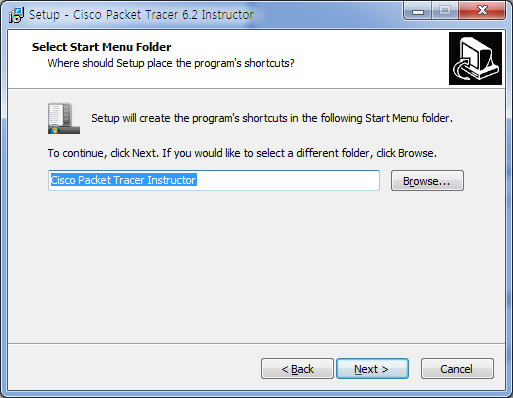

패킷트레이서 시작 메뉴 폴더 이름 입력

  4. 패킷트레이서 시작 메뉴 폴더 이름 입력

    시작 메뉴 폴더로 사용할 프로그램 이름을 결정하고, "Next >" 버튼을 클릭한다.

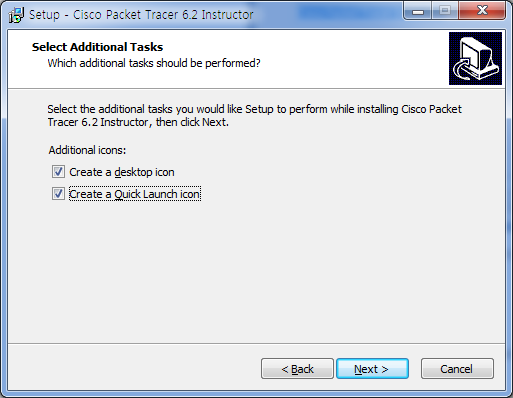

패킷트레이서 아이콘 생성

  5. 패킷트레이서 아이콘 생성

    아이콘을 추가하고자 하는 곳을 선택한 후 "Next >" 버튼을 클릭한다.

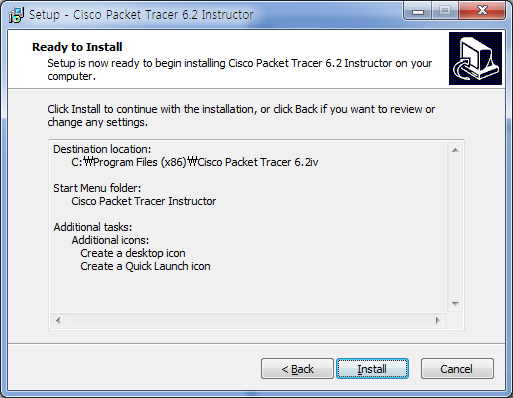

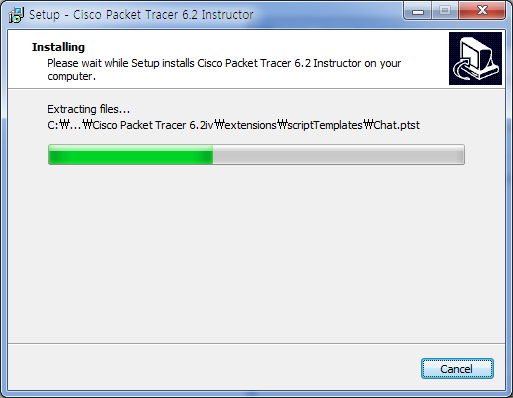

패킷트레이서 설치 진행

    6. 패킷트레이서 설치 진행

       이제 준비가 끝났습니다.

        "Install" 버튼을 크릭 하여 설치를 진행합니다.

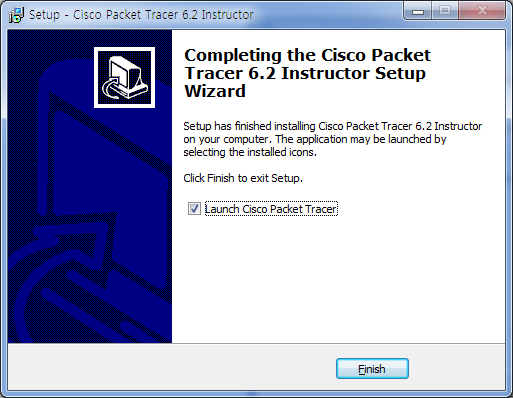

패킷트레이서 설치 완료

   7. 패킷트레이서 설치 완료

      "Finish" 버튼을 클릭하여 설치를 완료합니다.

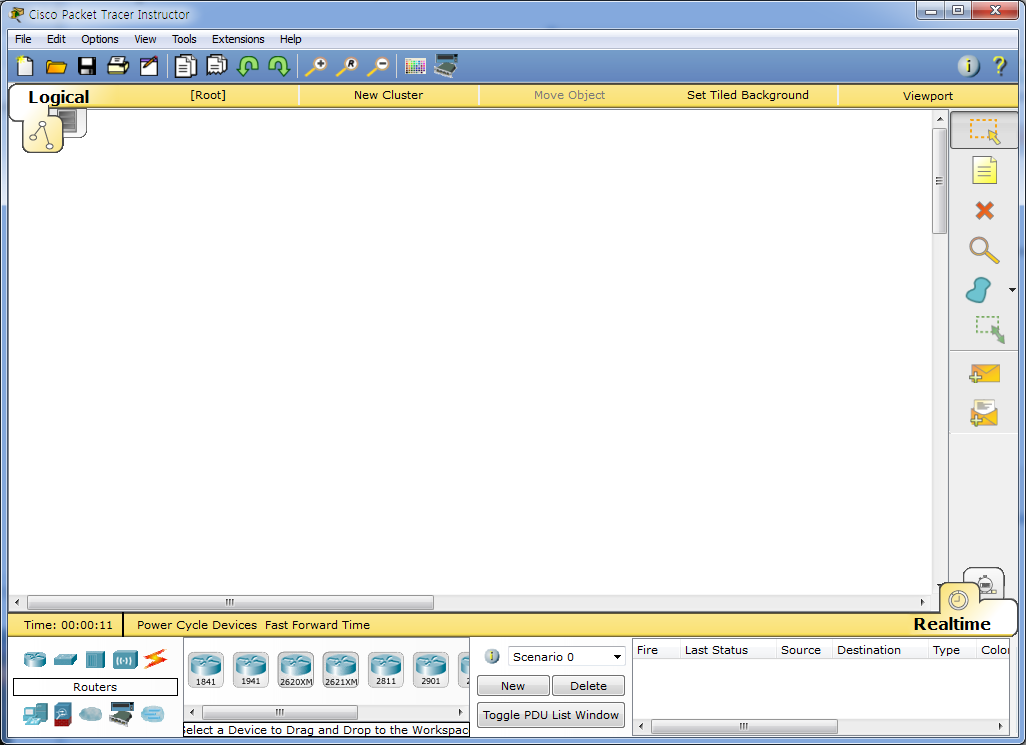

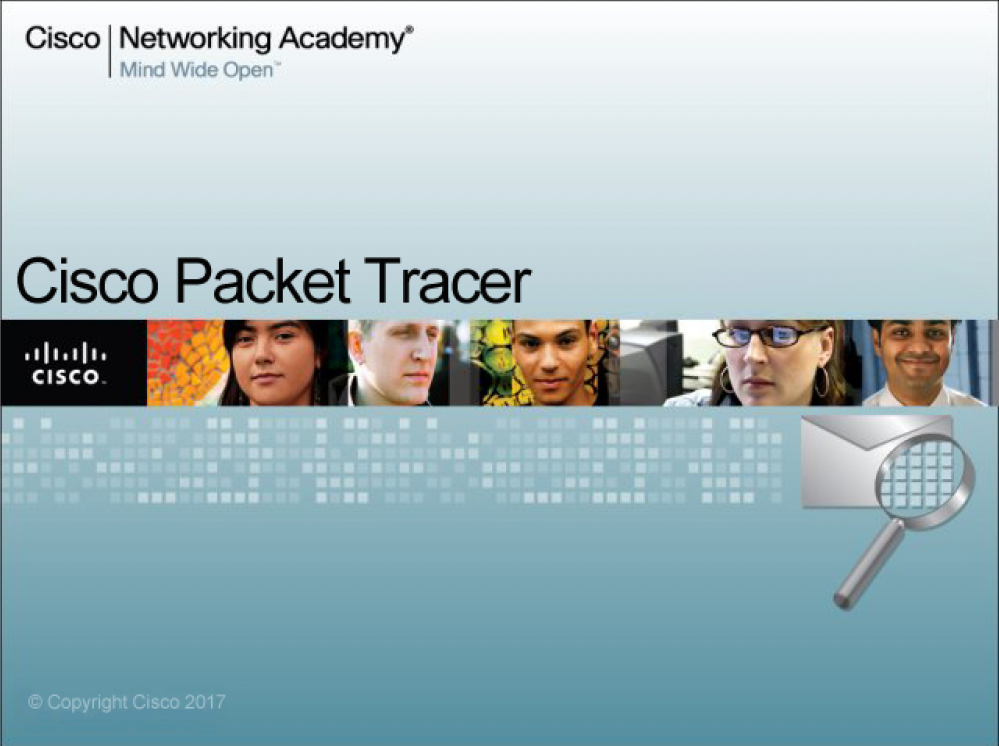

패킷트레이서 실행 화면

  8. 설치 완료 후 바탕화면에 Cisco Packet Tracer 아이콘을 실행하면 위와 같이 실행됩니다.

지금까지 Packet Tracer(패킷트레이서) 사용용도, 기능, 설치 방법에 대해 간략하게 알아보았습니다.
